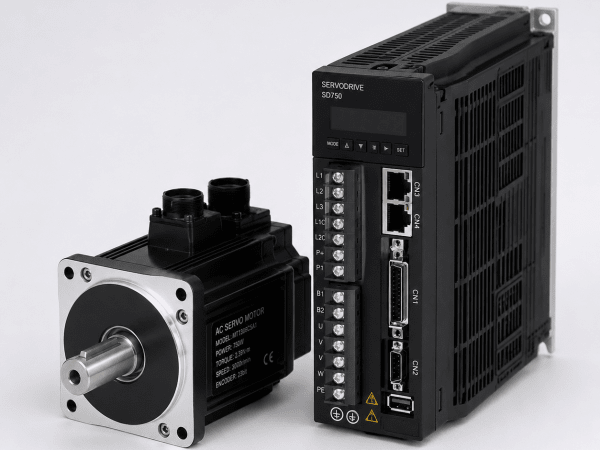

Ремонт серводвигателей в станках с ЧПУ: типичные поломки и решения

Как понять, почему ось дергается, мотор греется, а станок теряет точность.

Станок с ЧПУ может выглядеть как идеально отлаженная машина, пока одна из осей не начинает жить своей жизнью: рывки, шум, перегрев, ошибка позиционирования, потеря нуля. В такие моменты ремонт серводвигателей становится не просто технической процедурой, а способом вернуть оборудованию точность, повторяемость и нормальный рабочий ритм. Главное — не менять узлы наугад, а понять, где именно возникла неисправность: в моторе, энкодере, тормозе, кабелях, серводрайвере, настройках или механике станка.

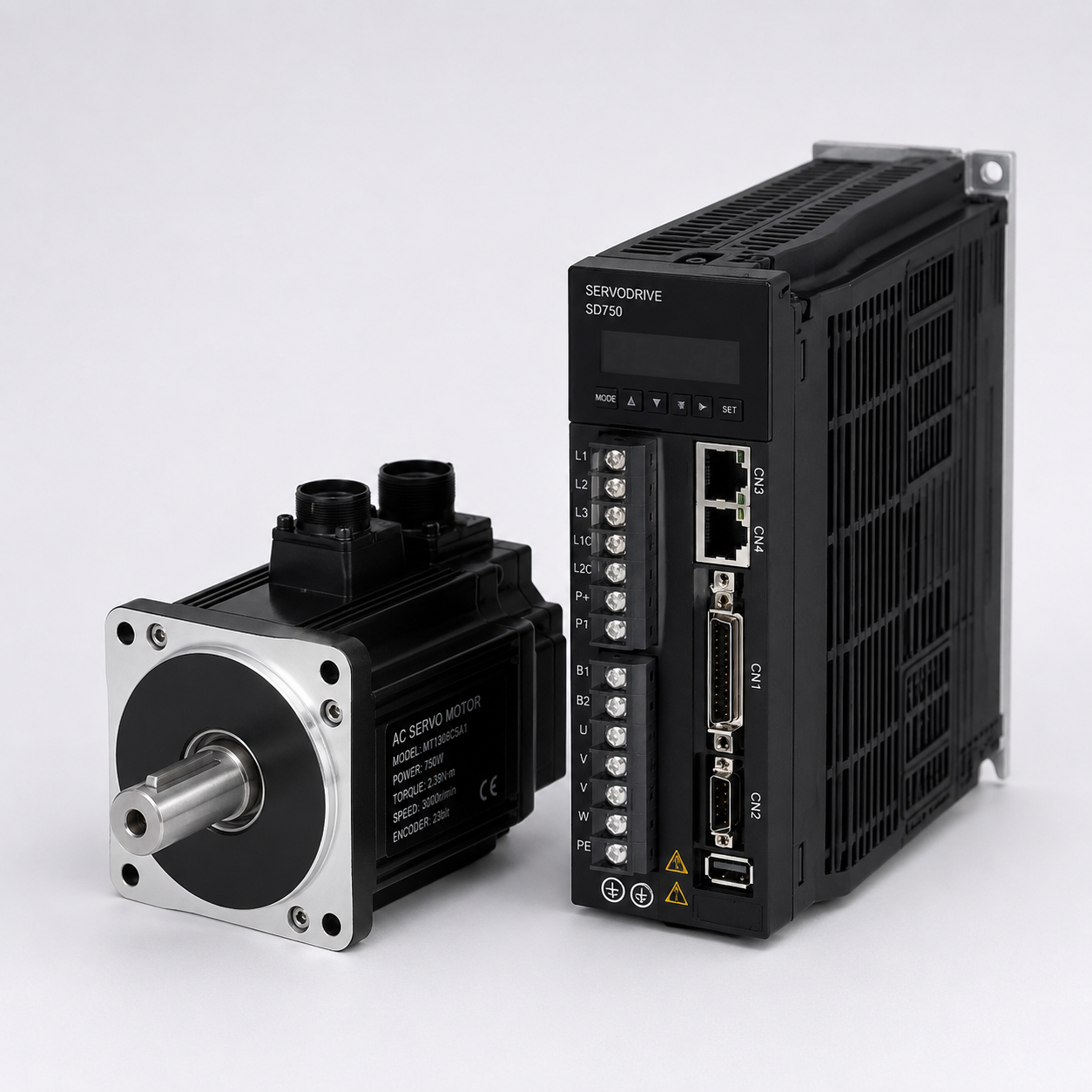

Почему серводвигатель так важен для ЧПУ

В станке с ЧПУ серводвигатель отвечает за точное перемещение осей. Он двигает стол, портал, суппорт, шпиндельный узел, револьверную головку или другой рабочий механизм. Команда поступает от системы управления, серводрайвер подает ток, энкодер передает данные о положении вала, а контроллер сравнивает фактическое движение с заданным.

Если серводвигатель работает неправильно, станок сразу теряет главное преимущество — точность. На детали появляются ступеньки, волны, конусность, смещение размеров, следы вибрации. Иногда ось просто останавливается с аварией.

Сервосистема чувствительна не только к состоянию двигателя. На ее работу влияют кабели, разъемы, тормоз, параметры драйвера, направляющие, шарико-винтовая пара, редуктор, муфта, смазка и нагрузка. Поэтому диагностика должна охватывать весь привод оси.

Типичные признаки неисправности

Серводвигатель редко выходит из строя без предупреждения. Обычно станок заранее показывает, что ось работает нестабильно.

Основные симптомы:

рывки при перемещении;
гул, свист, скрежет или вибрация;
перегрев корпуса двигателя;
ошибка обратной связи;
ошибка следования;
потеря нулевой точки;
просадка вертикальной оси;
нестабильное удержание позиции;
ухудшение качества поверхности;
авария при разгоне или торможении;
двигатель работает без нагрузки, но срывается под нагрузкой.

Особенно опасны плавающие сбои. Если ошибка появляется после прогрева, в конкретной точке хода или при движении кабель-канала, причина может быть в кабеле, энкодере, разъеме, подшипниках или механике.

Поломка подшипников

Подшипники в серводвигателе работают с высокой точностью. Их износ сразу влияет на плавность вращения, уровень шума, биение вала и работу обратной связи.

Признаки износа:

гул при вращении;
металлический шелест;
вибрация на малой скорости;
рост температуры;
люфт вала;
ухудшение точности обработки.

Если подшипники вовремя не заменить, ротор может начать задевать статор. Тогда ремонт станет намного сложнее и дороже.

Решение: разборка двигателя, замена подшипников подходящего типа, проверка посадочных мест, контроль биения, сборка с сохранением геометрии и тестирование на шум, нагрев и вибрацию. В серводвигателе нельзя ставить случайные подшипники и забивать их ударом: это быстро испортит вал и посадку.

Неисправность энкодера

Энкодер сообщает системе управления точное положение вала. Если сигнал нестабилен, станок начинает «путать координаты»: ось дергается, теряет ноль, уходит в ошибку или плохо держит позицию.

Причины проблем с энкодером:

загрязнение пылью, маслом или эмульсией;
повреждение датчика после удара;
смещение после разборки;
обрыв или надлом кабеля;
плохой контакт в разъеме;
помехи из-за нарушенного экрана;
неверные параметры в драйвере.

Решение: проверка сигнала обратной связи, диагностика кабеля, восстановление разъема, очистка или замена энкодера, точная настройка положения датчика. Выставлять энкодер «на глаз» нельзя: небольшое смещение вызывает рывки, перегрев и ошибки коммутации.

Перегрев серводвигателя

Перегрев — один из самых опасных признаков. Если корпус двигателя стал заметно горячее обычного, значит мотор работает с повышенной нагрузкой или внутри уже есть дефект.

Возможные причины:

завышенный ток в настройках драйвера;
клинящая механика оси;
износ подшипников;
подклинивающий тормоз;
повреждение обмоток;
плохое охлаждение;
загрязнение корпуса;
слишком резкий разгон;
длительная работа на пределе момента.

Решение: измерить температуру, проверить токи, настройки ускорения, свободный ход оси, состояние подшипников, тормоза, обмоток и вентиляции. Если двигатель перегревался долго, нужна проверка изоляции. Работа до «последнего цикла» может закончиться пробоем обмоток и отказом драйвера.

Повреждение обмоток

Обмотки могут пострадать от перегрева, перегрузки, попадания влаги, скачков напряжения или длительной работы в неправильном режиме. На ранней стадии мотор еще вращается, но под нагрузкой теряет момент, греется и уходит в ошибку по току.

Симптомы:

быстрый нагрев;
запах перегретой изоляции;
неравномерная работа;
потеря момента;
ошибка перегрузки;
вибрация под нагрузкой;
срабатывание защиты драйвера.

Решение: измерение сопротивления фаз, проверка изоляции, сравнение параметров, тест под контролируемой нагрузкой. Если повреждение локальное и конструкция позволяет, возможен ремонт. При серьезном межвитковом замыкании или пробое восстановление может быть невыгодным.

Проблемы с тормозом

В вертикальных осях и нагруженных механизмах часто используется электромагнитный тормоз. Он удерживает ось в неподвижном положении. Если тормоз неисправен, станок может терять позицию или перегружать двигатель.

Два основных сценария:

тормоз не полностью отпускает вал;
тормоз не удерживает нагрузку.

В первом случае двигатель стартует через сопротивление, греется, шумит и уходит в перегрузку. Во втором ось проседает, а сервопривод постоянно пытается вернуть ее на место.

Решение: проверка питания катушки, зазора, фрикционных элементов, загрязнения, механического износа и команды отпускания. Ремонт может включать регулировку, очистку, замену элементов или восстановление тормозного узла.

Кабели и разъемы

В станках с ЧПУ кабели осей постоянно двигаются, изгибаются и вибрируют. Поэтому поломка кабеля может выглядеть как неисправность двигателя.

Типичные признаки:

ошибка появляется в определенном положении оси;
сбой возникает при движении кабель-канала;
пропадает сигнал энкодера;
двигатель дергается случайно;
ошибка исчезает после перезапуска;
мотор работает до прогрева, а затем уходит в аварию.

Решение: проверка силового кабеля, линии энкодера, разъемов, экрана, заземления и контактных групп. Иногда ремонт кабельного вывода или замена кабеля полностью решают проблему, а двигатель оказывается исправным.

Когда виновата механика станка

Серводвигатель может быть исправен, но работать с перегрузкой из-за механической части. Изношенная ШВП, грязные направляющие, недостаток смазки, перекос муфты, разбитый редуктор или перетянутый ремень заставляют мотор тратить момент на преодоление сопротивления.

Признаки механической причины:

двигатель греется только на одной оси;
ошибка появляется в определенном участке хода;
мотор срывается под нагрузкой;
слышен механический стук;
есть люфт или закусывание;
после отключения привода ось двигается туго.

Решение: проверить свободный ход, смазку, направляющие, ШВП, ремни, муфты, редуктор, подшипники и крепления. Без устранения механической причины отремонтированный мотор снова выйдет из строя.

Ошибки настройки сервопривода

После замены серводвигателя, драйвера, энкодера, кабеля или механической передачи нужно корректно настроить систему. Неправильные параметры могут быстро привести к перегреву и потере точности.

Опасные ошибки:

завышенный ток;
слишком резкое ускорение;
жесткое торможение;
неверный тип энкодера;
неправильное направление обратной связи;
завышенные коэффициенты регулятора;
некорректные лимиты скорости;
параметры, скопированные с другой оси.

Решение: настроить привод по паспортным данным и реальной нагрузке. Проверить работу без нагрузки, затем под нагрузкой, контролируя температуру, ток, вибрацию и ошибки следования.

Как проходит грамотная диагностика

Диагностика начинается с фиксации симптомов: когда возникает ошибка, при какой скорости, после прогрева или сразу, на холостом ходу или под нагрузкой. Затем проверяют двигатель, драйвер, кабели и механику.

Базовый порядок:

Считать ошибки ЧПУ и серводрайвера.
Проверить питание и заземление.
Осмотреть кабели и разъемы.
Проверить свободный ход оси.
Измерить сопротивление обмоток.
Проверить изоляцию.
Оценить подшипники и вал.
Проверить тормоз.
Проверить энкодер и сигнал обратной связи.
Протестировать двигатель под нагрузкой.

Такой подход помогает не менять исправные узлы и быстро найти первопричину.

Какие решения применяют при ремонте

Ремонт зависит от дефекта. В одних случаях достаточно заменить подшипники и восстановить кабельный ввод. В других требуется ремонт энкодера, тормоза, обмоток или устранение последствий перегрева и загрязнения.

Чаще всего выполняют:

замену подшипников;
восстановление тормоза;
ремонт кабельного вывода;
замену разъемов;
очистку после пыли, масла и влаги;
проверку и восстановление энкодера;
настройку датчика положения;
проверку обмоток;
сушку и восстановление изоляции;
испытания после сборки.

Ключевое условие — проверка после ремонта. Серводвигатель должен не просто вращаться, а держать нагрузку, не перегреваться и корректно работать с драйвером.

Когда ремонт невыгоден

Иногда восстановление не имеет смысла. Если вал погнут, корпус поврежден, обмотки пробиты, ротор задевает статор, посадочные места разрушены, а энкодер недоступен для замены, покупка нового или исправного совместимого узла может быть разумнее.

Также замена оправдана, если станок модернизируют, повышают требования к точности или старый двигатель часто выходит из строя. Но перед установкой нового мотора нужно устранить причину отказа: клинящую механику, ошибочные настройки, плохое питание или загрязнение. Иначе новый серводвигатель повторит судьбу старого.

Ремонт серводвигателей в станках с ЧПУ начинается не с разборки, а с диагностики всей оси. Рывки, перегрев, шум, ошибка энкодера, потеря нуля и срыв под нагрузкой могут быть вызваны мотором, драйвером, кабелем, тормозом, настройками или механикой.

Большинство типичных поломок можно устранить, если заметить их вовремя: заменить подшипники, восстановить тормоз, проверить энкодер, отремонтировать кабельный ввод, очистить загрязнения и настроить привод. Главное — найти первопричину. Тогда станок возвращает точность, а ремонт не превращается в бесконечную замену деталей наугад.
